产品概述

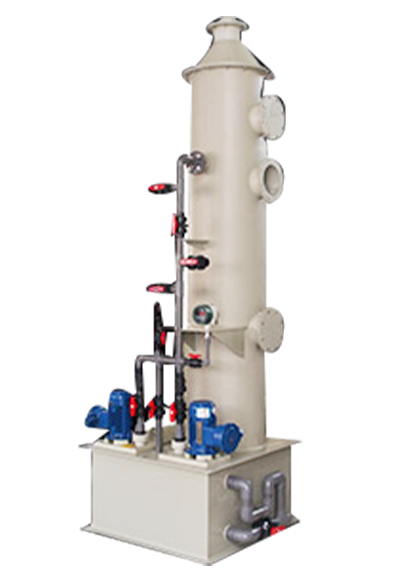

         JJLS型立式废气酸雾净化塔，采用逆流式设计，充分接触，多层净化的酸雾洗涤工艺，特定除雾技术以及多种中和溶液的应用，去除和消除特定污染物、有毒和腐蚀性气体、颗粒物和包含在工业废气的气味，适用于几乎所有的工业应用。

逆流式设计，充分接触，多层净化，效率高

          JJLS型立式废气酸雾净化塔，采用逆流式设计，充分接触，多层净化的处理工艺，经模拟性生产测试及实际使用并经环保部门监测，其处理酸碱性气体净化效率98%以上。适用于化工、机械、电子、冶金、医药等行业废气处理。

          JJLS型立式废气酸雾净化塔主要用于净化废气中的酸性气体和其他有毒气体。主要有害气体为硫酸雾（H2SO4）、氯化氢（HCL）及氟化氢（HF）气体、铬酸雾（CrO3）、氰氢酸（HCN）气体、氨气（NH3）、碱蒸气等水溶性气体。它专为高效率收集、耐腐蚀性而设计。该装置结构紧凑，非常适合占地面积小的地方。标准化的模型减少了设计、工程和绘图时间，并缩短了交付时间。

净化塔工艺过程

         JJLS型立式废气酸雾净化塔是一种高效的工业废气处理设备，它通过一系列精心设计的工艺流程，能够有效地去除工业废气中的污染物。以下是该净化塔工作原理：

          在逆流式液相净化塔中，气体从底部进入，通过气流分布格栅而均匀地向上运动；液滴由喷嘴喷出从上向下喷淋，喷嘴可以设在一个截面上，也可以分几层设在几个截面上。废气在中间介质填料的不断接触，气液两相充分接触传质，使废气中的酸雾得到吸收净化。吸收液在自上向下运行过程中通过重力降落到洗涤塔低部循环水箱，喷淋水不停的循环使用。因颗粒和液滴之间的惯性碰撞、拦截和凝聚等作用，使较大的粒子被液滴捕集。净化后的气体经过塔上部的防雾挡水板，除去携带的水雾排出。

技术关键点

  • 废气处理风量高达100000m3/h。
  • 采用K系列泰勒填料，比传统填料增加了气液交换时间和酸雾的捕集率，降低压降，酸雾净化效率≥95%。
  • 高效泰勒填料可去除小至 7 微米的可溶性/反应性气体、固体颗粒和液滴。
  • 我们提供全系列锥形喷嘴，配合K系列泰勒填料，满足不同的喷雾角度及流量，使其均匀分布。
  • 采用雪佛龙除雾器，除雾效率接近100%。
  • 采用西门子PLC自动化控制系统及自控仪表，全程监控运行状态，自动加药，超限报警，实现自动化管理。根据客户需求，采用变频技术。
  • 采用防腐离心风机和耐腐蚀离心水泵。
  • 采用品质可靠的电动机。
  • 其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等，用户可在订货时定制。

净化塔结构

JJLS 型立式酸雾净化塔构造简洁、容易维护。其结构包含有本体、填充层、除雾层、循环洒水管路，及循环水槽等。

酸雾塔标准装置：

  1. 酸雾喷雾系统
  2. 填充层填充料
  3. 气液分离器
  4. 检视窗、维修入孔
  5. 溢流、排放及自动补充口
  6. 压力计

配雾塔选用装置：

  1. PH 控制装置
  2. ORP 控制装置
  3. 药品储存桶
  4. 药品液位控制装置
  5. 循环水槽水位控制装置
雪佛龙除雾器

有效去除10微米以上的液滴，气速2-5米/秒的垂直气流，去除率接近100%。

丝网除雾器

除雾效率高，可除去5微米以上的液滴，适用于气、液中不含有粘结物或固体物的场合。

锥形螺旋喷嘴

撞击式分散喷雾，不易堵塞，喷淋密实，喷射角度、流速、材质可根据工艺具有多种选择。

喷嘴均匀分布

合理布置玻璃钢喷淋管及喷嘴，从而提高净化塔的传质效率。

外置贮水箱

贮液槽、回流槽、滤液器、喷淋泵安装座、检修口、补水口、溢流口、排污口等部件。

泰勒花环填料

空隙率大，阻力小。增加了气液的接触时间，提高了净化效率。

净化塔配套设备

玻璃钢离心风机
玻璃钢风机

最大风压可打3000Pa，使用范围广泛，适用于多种工况 高效节能，玻璃钢机壳，不锈钢螺栓并树脂整体包覆，风机叶轮 采用优质乙烯基树脂及表面纱制作，经过动平衡专项测试 配有减震底座风机整机性能稳定。

槽内耐酸碱泵
槽内耐酸碱泵

本机采用FRPP/PVDF塑料材质注塑一体成型，耐酸碱性强 干式陶瓷机封，防止气体腐蚀，可以连接空转使用。电机轴采用 SUS304材质及NSK或SKF轴承，高精度对心研磨加工 一体成型，确保运行中心的同心度和稳定性。

液位计、PH计 风速、压差、流量、搅拌加药设备
丰富的传感器及配件

您可以选择多种传感器及周边设备，如：液位计、PH计 风速、压差、流量、搅拌加药设备等。

典型的市场与行业应用

为客户提供更专业、智能的废气净化成套设备及解决方案

         净杰环保主要研发、生产和销售：废气净化塔、酸雾净化塔、生物除臭塔、酸雾吸附塔、活性炭吸附塔，铬酸回收器，酸雾喷淋洗涤塔，气液分离器，实验室通风控制系统、污水除臭池盖板收集系统、玻璃钢风机，玻璃钢风管及管件、玻璃钢风阀、玻璃钢烟囱、玻璃钢容器，自动加药装置、废气自动控制系统及配套传感器等一系列产品；广泛应用在化工、制药、酸洗、电镀、实验（化验）室、污水除臭处理、太阳能光伏电池、电子、冶金、有色、矿山等领域。
