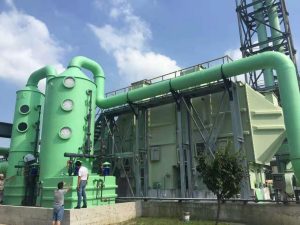

JJLS型立式废气净化塔

概览

产品概述

JJLS型立式废气酸雾净化塔处理的主要有害气体为硫酸雾(H2SO4)、氯化氢(HCL)及氟化氢(HF)气体、铬酸雾(CrO3)、氰氢酸(HCN)气体、氨气(NH3)、碱蒸气等水溶性气体及不易吸收的高浓度硫化氢废气、硝酸产生的难以吸收的氮氧化物有害气体的净化。

逆流式设计,充分接触,多层净化,效率高

JJLS型立式废气酸雾净化塔,采用逆流式设计,充分接触,多层净化的处理工艺,经模拟性生产测试及实际使用并经环保部门监测,其处理酸碱性气体净化效率98%以上。适用于化工、机械、电子、冶金、医药等行业废气处理。

主要用于净化废气中的酸性气体和其他有毒气体。它专为高效率收集、耐腐蚀性而设计。该装置结构紧凑,非常适合占地面积小的地方。标准化的模型减少了设计、工程和绘图时间,并缩短了交付时间。

净化塔工艺过程

JJ-LS型酸雾净化塔为湿法吸收型净化设备,其功能设计为填料、喷淋分组分级式。

当处理废气为酸性时,一般宜采用氢氧化钠(NaOH)为吸收中和液。当处理废气为碱性时,一般用中性水或偏酸性水进行洗涤。

工作原理为:净化塔属两相逆向填料吸收塔, 废气从塔体下方进气口进入塔内, 在风机的动力作用下,均匀地通过填料吸收段,实现高效吸收,未完全吸收的气体继续上升进入喷淋段, 吸收液在高压水泵作用下,从高压 喷嘴中均匀喷出,形成水雾与气体 充分混合、接触,废气中的酸雾、粉尘及颗粒物被吸收液充分吸收, 从而达到去除废气中的酸雾和其他 有害气体的目的。

技术关键点

  • 废气处理风量高达100000m3/h。
  • 采用K系列泰勒填料,比传统填料增加了气液交换时间和酸雾的捕集率,降低压降,酸雾净化效率≥95%。
  • 高效泰勒填料可去除小至 7 微米的可溶性/反应性气体、固体颗粒和液滴。
  • 我们提供全系列锥形喷嘴,配合K系列泰勒填料,满足不同的喷雾角度及流量,使其均匀分布。
  • 采用雪佛龙除雾器,除雾效率接近100%。
  • 采用西门子PLC自动化控制系统及自控仪表,全程监控运行状态,自动加药,超限报警,实现自动化管理。根据客户需求,采用变频技术。
  • 采用防腐离心风机和耐腐蚀离心水泵。
  • 采用品质可靠的电动机。
  • 其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等,用户可在订货时定制。

净化塔结构

根据酸雾净化塔各部件的工作环境,净化塔的材质有玻璃钢、PP和不锈钢材质。根据不同工况选用不同材质:

  • 玻璃钢材质:适用于150℃以内的酸性废气、碱性废气及少量有机废气。
  • 不锈钢材质:适用于100℃以上的弱酸、碱性及有机废气。
  • PP材质:适用于80℃以内的酸、碱性废气及有机废气。
  • 高浓度、高温度废气需根据现场工况定制解决方案。

我们公司针对玻璃钢酸雾净化塔选用了耐碱性能好和结构强度高的树脂,外表采用防水、防老化性能好的胶衣树脂。为增加塔体强度,塔体外壳采用了若干纵向加强筋,并根据各种型号的体型大小分别采用了圆筒形双筒体分段结构。因净化塔长期工作在酸碱性腐蚀气体的环境中,除承受塔体自身压力及溶液压力外,还要承受工作时的风压(风机全压在200-205mmH2O),要求全部玻璃钢制件即要有良好的耐腐蚀性能,又要保持较高的抗拉、抗压强度。因此,我厂在充分考虑和排除了强腐蚀下的强度折减系数及手糊成型工艺的离散性因素后,针对塔型结构和使用环境特点,按最恶劣的工作环境下,整个玻璃钢部件仍保持富裕的储备强度。

雪佛龙除雾器

有效去除10微米以上的液滴,气速2-5米/秒的垂直气流,去除率接近100%。

丝网除雾器

除雾效率高,可除去5微米以上的液滴,适用于气、液中不含有粘结物或固体物的场合。

锥形螺旋喷嘴

撞击式分散喷雾,不易堵塞,喷淋密实,喷射角度、流速、材质可根据工艺具有多种选择。

喷嘴均匀分布

合理布置玻璃钢喷淋管及喷嘴,从而提高净化塔的传质效率。

外置贮水箱

贮液槽、回流槽、滤液器、喷淋泵安装座、检修口、补水口、溢流口、排污口等部件。

泰勒花环填料

空隙率大,阻力小。增加了气液的接触时间,提高了净化效率。

净化塔配套设备

玻璃钢离心风机
玻璃钢风机

最大风压可打3000Pa,使用范围广泛,适用于多种工况 高效节能,玻璃钢机壳,不锈钢螺栓并树脂整体包覆,风机叶轮 采用优质乙烯基树脂及表面纱制作,经过动平衡专项测试 配有减震底座风机整机性能稳定。

槽内耐酸碱泵
槽内耐酸碱泵

本机采用FRPP/PVDF塑料材质注塑一体成型,耐酸碱性强 干式陶瓷机封,防止气体腐蚀,可以连接空转使用。电机轴采用 SUS304材质及NSK或SKF轴承,高精度对心研磨加工 一体成型,确保运行中心的同心度和稳定性。

液位计、PH计 风速、压差、流量、搅拌加药设备
丰富的传感器及配件

您可以选择多种传感器及周边设备,如:液位计、PH计 风速、压差、流量、搅拌加药设备等。

典型的市场与行业应用

  • 金属精炼和回收-金属氧化物、金属盐和酸性气体
  • 焚烧-有害废物、重金属、HCl、HF、SiO2
  • 锅炉排气-灰分、金属、HCl、SO2
  • 半导体-交叉通风产生的NH4Cl烟气
  • 柴油机排气-灰分、SO2
  • 光纤和特种玻璃生产-HCl、Cl2、SiO2、GeO2
  • 纸浆、纸张、木材加工.亚硫酸氢铵烟雾、粉尘、可冷凝有机物
  • 其他需要去除亚微米颗粒的工艺
